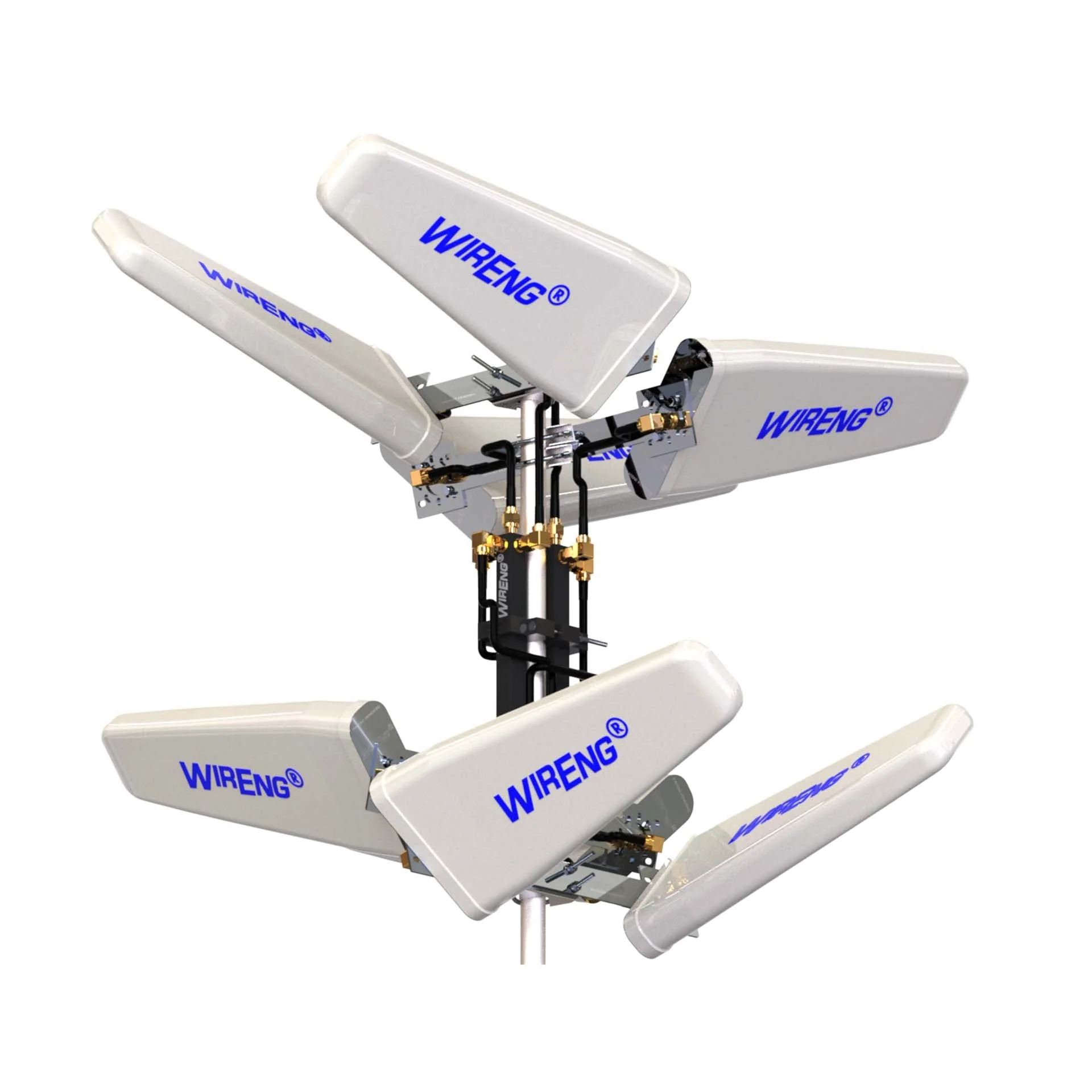

Всеспрямована антена DroneAnt-Plus для Autel та DJI
Це найкраща всеспрямована антена з високим коефіцієнтом посилення, призначена для значного розширення можливостей Autel EVO Max 4T, що керується контролером Smart Controller V3. Також використовується коли радіочастотні перешкоди можуть спричинити втрату контролю над вашим Autel Robotics EVO Max 4T , або коли робочого діапазону вашого Smart Controller V3 недостатньо для задоволення ваших цілей.
Країна виробник – США
DroneAnt-Plus™
Всеспрямована антена з високим коефіцієнтом посилення
для розширення можливостей Autel EVO Max 4T
DroneAnt-Plus
це різноспрямована антена з високим коефіцієнтом посилення, призначена для значного розширення можливостей Autel EVO Max 4T, що керується контролером SmartController V3;
– значно збільшує дальність радіочастотного зв’язку, зберігаючи при цьому швидкість та якість передачі даних, особливо в повністю спрямованому режимі;
– забезпечує стабільну роботу під впливом більшості засобів радіоелектронної боротьби (РЕБ) та інших зовнішніх перешкод;
– підвищує потужність бездротового сигналу, збільшується відстань передачі і стабілізується прийом сигналу;
– дає можливість збільшити тривалість та термін служби батареї дрону;
– стабільно працює в екстремальних умовах використання.
Основні характеристики
• DroneAnt-Plus може бути налаштований як все направлений, двосторонньої або односторонньої направленості
• Доступний зі стандартними обтічниками ABS або промисловими/військовими обтічниками FRP
• Має неперевершену функціональність Ultra-Wide Extended Band для підтримки всіх режимів TX/RX
• Має високе посилення в повністю спрямованому режимі на всіх діапазонах дронів
• Герметичний і захищений від вологи (також підходить для морських середовищ)
• Оснащені товстими, високоякісними корпусами з АБС-пластику з анти-УФ-обробкою (FRP для промислової версії)
• Може використовуватися для керування безпілотником із прихованого (тобто підземного) місця
• Має високу вхідну потужність (до 2 x 150 Вт безперервно)
• Має розширений діапазон робочих температур від -55° до +125° C (версія FRP)
• Має 24K позолочені роз’єми N-типу на обтічниках і інтерфейсах антен
• Повністю підтримує технологію стрибків частоти проти перешкод
• Має наднизький КСВ від 550 МГц до 6000 МГц
• Функції повністю підтримують модальність розширеного спектра зі стрибками частоти (FHSS).
• Має рейтинг IP67 (захищений від пилу, сильних струменів води та хвиль)
• Має рейтинг горючості UL94 V-0
• Представлені торговими марками США та міжнародними (поточними)
• Містить патенти США та міжнародні патенти (очікує на розгляд)

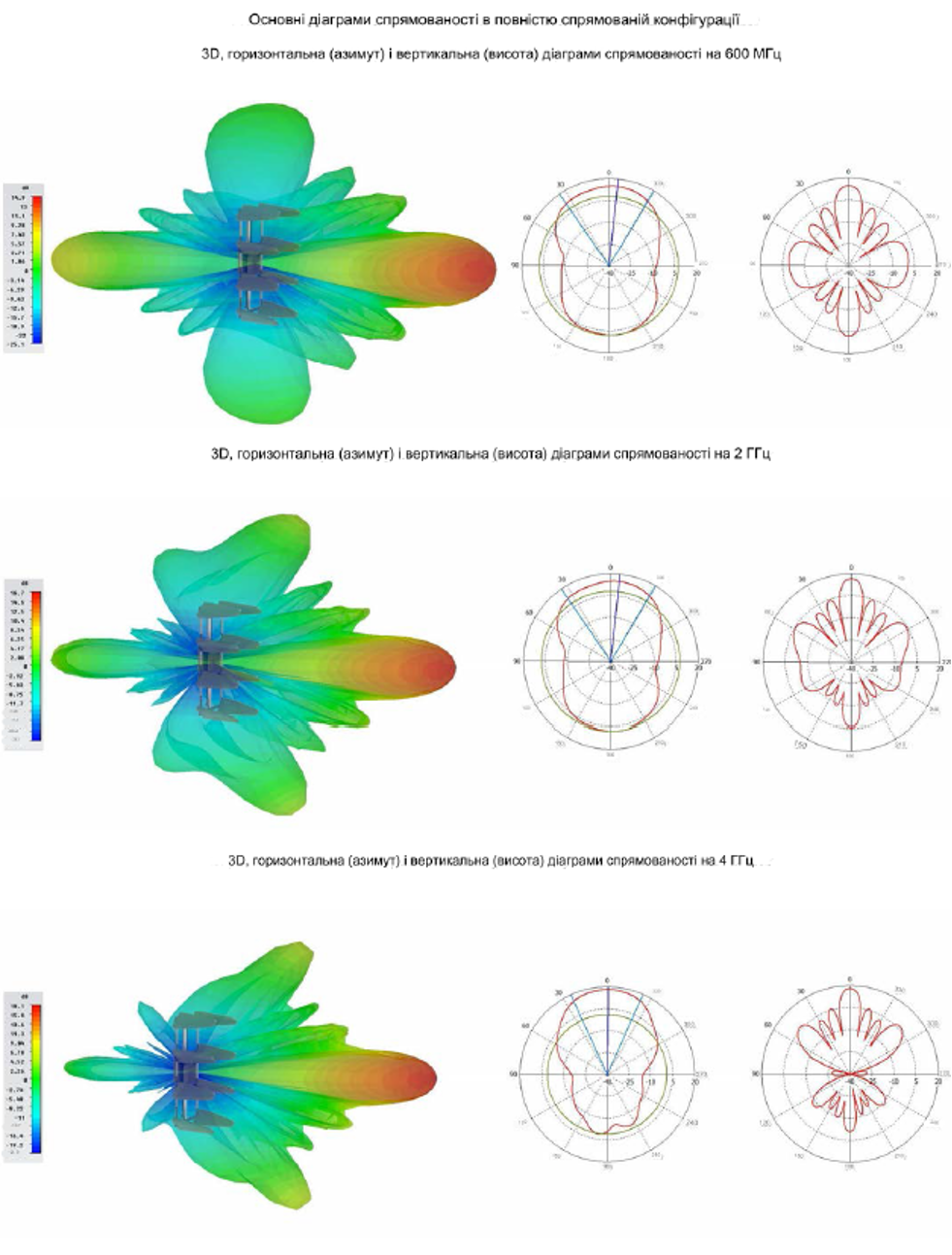

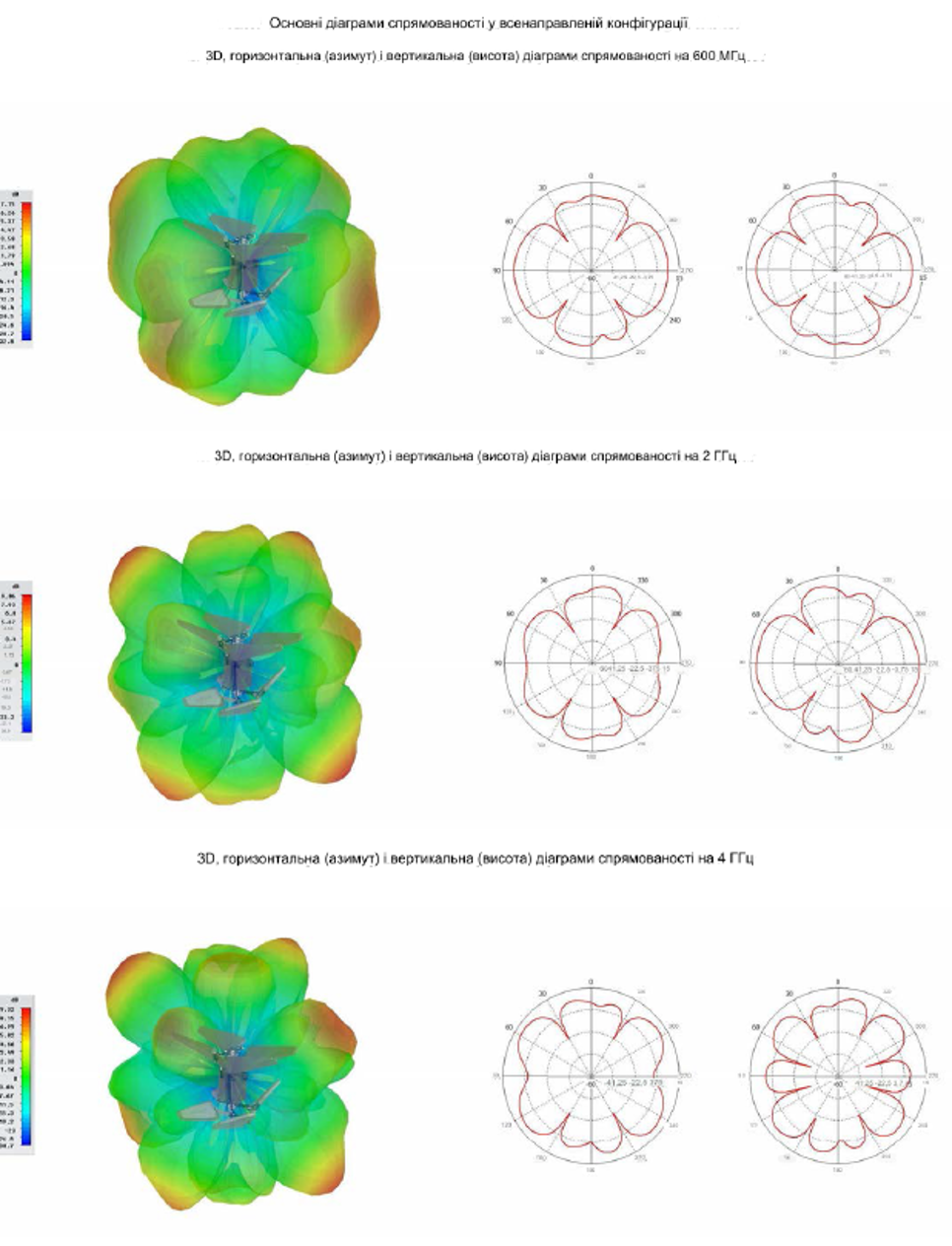

Основні діаграми спрямованості
Технічні характеристики
антени WIRENG DroneAnt-Plus
Діапазон робочих частот антенної системи – від 500 до 6100МГц
Змішана поляризація хвиль +/- 45°
Номінальний опір антени 50 Ом
Прийнятний діапазон опору антени 45-78 Ом
Посилення сигналу у всенаправленій конфігурації (Діапазон посилення антени) 6.7 – 9.6 дБі
Посилення сигналу у спрямованій конфігурації (Діапазон посилення антени) 11.6 to 18.5 дБі
КСВ (525-6000 МГц) (Діапазон коефіцієнта стоячої хвилі напруги) 1:1 to 1:2.8 Спів-ня
Інтермодуляція IM3: -156 дБc
Ширина променя антенної системи у вертикальній площині половинної потужності (див. графік)
Ширина променя антенної системи у горизонтальній площині половинної потужності (див. графік)
Матеріал купола (Матеріал обтічника антени) ABS/FRP
Основний матеріал внутрішніх елементів Сплав
Матеріал болтів/гайок/шайб/фіксаторів Нержав. сталь
Колір Світло-білий
Опір вітру 125 км/год
Діапазон робочих температур антени -25 до 85°C
Температурний діапазон зберігання -35 до 115°C
Умови навколишнього середовища для телекомунікаційного обл-ня: ETSI EN 300 019-2-4
Тип роз’єму: ВЧ-роз’єм типу N
Тип кріплення антени: вертикальний стовп (діаметр стовпа від 20 мм до 40 мм)
Рейтинг горючості антенної системи для обтічника: UL94 V-0
Маркування захисту антенної системи: IP67 захищена від пилу, сильних струменів води, хвиль
Вага 14 кг

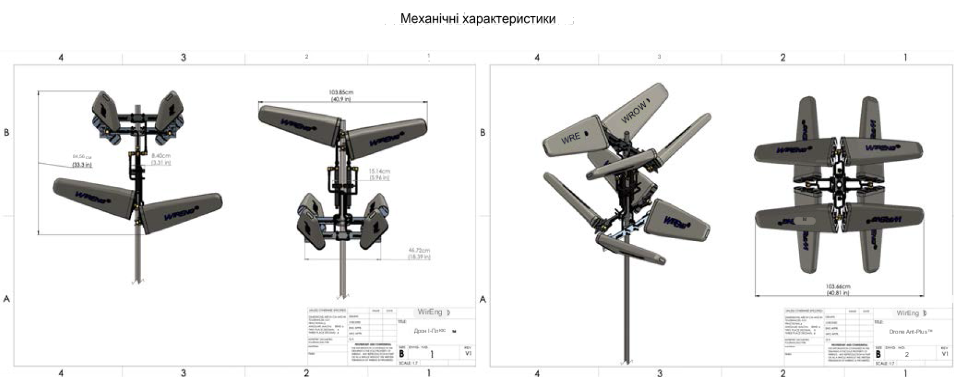

Розміри антени в зібраному вигляді 104 x 104 x 85 см
Відповідні ринки Весь світ
Гарантія 1 рік
